一、  气密性测试的内容

本文将在以下5个方面阐述气密性测试过程中需要做的工作

·        测试体积的计算

·        测试时间

·        测试过程

·        大建筑的气密性检测

·        需要完成的文件

二、  测试体积的计算

此处的测试体积既不是建筑的总体积（用来计算辅助电力）也不是通风计算的体积（TFA*2.5m）。而是专门用来计算建筑换气次数采用的体积。关于测试体积的计算从以下几方面考虑。

1.

2.

2.1.       逐房间计算

气密性测试体积需要逐房间进行计算，不能通过其他体积诸如总外部体积进行折算。计算的方法为：长*宽*高。其中长和宽均为净尺寸，即从内墙算起。高也为净高，即到天花板为止。对于天花板尚未完工的建筑，使用设计的天花板高度进行计算。对于倾斜的天花板，根据实际情况进行折减。下图为建筑的气密性测试体积的计算表：

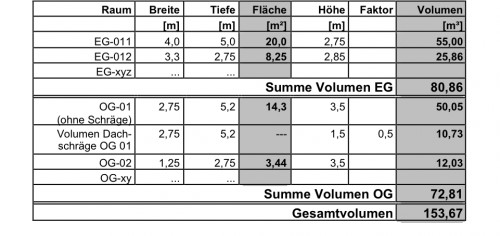

图1: 气密性测试体积的计算表

2.2.       热围护结构内最终的体积

气密性测试体积为建筑热围护结构内的体积，对于围护结构外的体积一律不予考虑。可参考下图：

图2：需要计算的体积范围

2.3.       特殊空间的处理

对于建筑的一些突出或者凹进去的空间，由于对整个建筑的气密性测试体积影响较小可以忽略不计。以下为一些常见的处理方法：

·        梁、门窗等凸出或者凹进去的空间可以忽略，直接计算到内墙或者天花板表面即可

图3：门窗等部位空间可以不考虑

 ·        楼梯间的体积需要考虑进去，且不进行折减。面积按照楼梯净面积计算，高度按照楼层净高计算。

2.4.       最终需要整理成文档

以上的气密性测试体积，需要最终以文档方式提交。文档需要体现出热围护结构内每个房间的体积。对于热围护结构的范围也需要在文档中以图片的形式体现出来。如果有辅助计算，和特殊处理的空间也需要在文档中体现出来。

三、  测试时间

理论上等一切主体工程完成之后测试气密性得出来的结果最为准确，但实际上这个时候检测会导致如果出现问题则无法进行改正。所以一般情况下，气密层完成之后就可以进行气密性测试，需要确保之后的施工不会对气密层造成伤害，否则还需要重新进行检测。

四、  测试过程

3.

4.

4.1.       测试之前的准备工作

在进行气密性测试的之前，需要对一些洞口进行填堵。在正常建筑运行时密封的洞口都需要在检测时进行封堵，而建筑正常运行时，也存在的洞口则不可以封堵，测试需要模拟正常运行情况下的状态。以下为一些常见洞口的处理方法：

4.2.       测试原理和方法

被动房测试，需要在正负50Pa的情况下，测试建筑的换气次数。取其平均值作为最终的测试结果，测试过程中需要记录-50Pa到50Pa之间的其他数值，可以每隔10Pa记录一个数据。用来检验测试结果是否正确合理。测试时需要避开大风的环境，避免大风对测试结果的影响。n₅₀的值需要小于0.6h^-1

计算公式为：

其中，V_air为气密性测试体积；V₅₀为±50Pa情况下风门测试风机风量；n₅₀为换气次数。

五、  大建筑的气密性检测

对于大于4000m³的建筑在满足n₅₀要求的同时，还需要满足q₅₀的要求。

q₅₀的值需要小于0,6 m³/(h m²)其计算公式如下：

q50= V₅₀/A

q₅₀的计算同建筑的表面积有关。建筑的表面积根据EN 13829计算，利用建筑的内部尺寸进行计算，也可以直接使用PHPP中输入的表面积值。

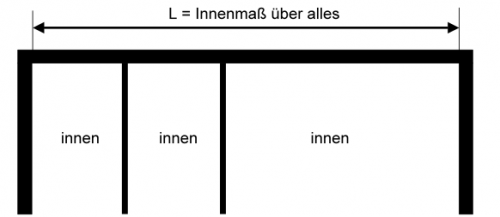

图4：建筑表面积的计算

六、  报告

气密性检测报告需呀包含以下内容：

a) all details necessary to identify the object tested: purpose of test (method A or B); post address andestimated date of construction of the building;

b) a reference to this standard and any deviation from it;

c) test object:

- description of which parts of the building were subject to the test; apartment number;

- net floor area and internal volume of space subject to the test and other required dimensions of thebuilding;

- documentation of calculations so that the stated results can be verified;

- the status of all openings on the building envelope, latched, sealed, open, etc.;

- detailed description of temporarily sealed openings, if any;

- the type of heating, ventilating and air conditioning system;

d) apparatus and procedure:

- equipment and technique employed;

e) test data:

- zero-flow pressure differences Δp0,1+ , Δp0,1- , Δp0,2+ , Δp0,2- , Δp0,1 and Δp0,2 for pressurization and

depressurization test;

- inside and outside temperatures;

- wind speed, barometric pressure if it is part of the calculation;

- table of induced pressure differences and corresponding air flow rates;

- air leakage graph (example: see Figure 2);

- the air flow coefficient, Cenv , the air flow exponent, n, and the air leakage coefficient, CL , for bothpressurization and depressurization tests determined by the method indicated in clauses 4, 5 and 6 along with their confidence limits;

- air change rate, n50 , at 50 Pa, for pressurization and/or depressurization and mean value;

- derived quantity according to national regulation;

f) date of test.

报告的形式参考报告文件夹“2013-09-30-report-collsuspina-blower-door-energiehaus-1”
